初心者のためのサーマルカメラ技術完全ガイド

サーマルカメラは、人間の目で見る以上の洞察を提供してくれる、さまざまな分野で欠かせないツールです。サーマルカメラは、一般に熱と呼ばれる赤外線 (IR) を検出し、温度差を視覚化します。サーマルイメージングを初めて使用する場合は、このガイドが、サーマルカメラの仕組み、一般的な用途、ニーズに合った適切なカメラを選択するためのヒントなど、基礎を理解するのに役立ちます。

1. サーマルイメージングとは何ですか?

サーモグラフィーとも呼ばれる熱画像撮影は、物体から放出される熱を捉えて分析するプロセスです。絶対零度 (-273.15°C または -459.67°F) を超える温度の物体はすべて、人間の目には見えない赤外線を放射します。サーモグラフィーカメラはこの放射を検出し、温度の変化を表すさまざまな色で画像に変換します。暖かい場所は赤や白で表示され、冷たい場所は青や紫で表示されます。

2. サーマルカメラはどのように機能するのでしょうか?

サーマルカメラは赤外線を検知するセンサーで構成されています。その動作の手順を順を追って説明します。

1. レンズ– サーマルカメラのレンズは赤外線をセンサーに集中させます。
2. センサー- センサー（通常はマイクロボロメータ）は放射線を検出し、それを電気信号に変換します。
3. 画像処理- カメラはこの信号を処理して、温度分布を示す色分けされた画像を作成します。
4. ディスプレイ- 画像はリアルタイムで表示されるため、ユーザーは温度差を即座に確認できます。

可視光に依存する従来のカメラとは異なり、サーマルカメラは完全な暗闇でも動作するため、夜間視力アプリケーションに非常に役立ちます。

3. サーマルカメラの種類

サーマルカメラは、センサー技術に基づいて大きく 2 つのタイプに分類されます。

• 非冷却型サーマルカメラ: これらのカメラは非冷却型赤外線センサーを使用します。これらは一般的でコスト効率が高く、建物の検査や予防保守などの多くの用途に適しています。
• 冷却型サーマルカメラ: 冷却型カメラは、感度を向上させるためにセンサー内に冷却機構を備えています。通常、より高価で、軍事監視や医療診断などの高精度のタスクに使用されます。

  4. サーマルカメラの主な用途

  サーマルカメラは、次のような多くの分野で使用されている多目的ツールです。

  • 建物検査: 建設現場では、サーマルカメラが建物内の熱損失、湿気の問題、断熱の問題を検出し、エネルギー効率と安全性を促進します。
  • 電気メンテナンス: サーマルイメージングにより、故障につながる可能性のある過熱した回路や機器を特定し、予防的なメンテナンスを可能にします。
  • ヘルスケア: サーマルカメラは、特に混雑した環境での炎症、血液循環の問題の診断、発熱の検出に役立ちます。
  • 自動車および輸送: 赤外線イメージングは​​、視界が悪い状況でも道路上の物体を検出し、車両の安全性を高めます。
  • 環境および野生生物研究: 研究者は、夜間に野生生物を監視したり、密集した植生の中にいる動物を見つけるためにサーマルカメラを使用します。
  • 消防: 熱画像は、救助活動中に消防士が危険箇所、閉じ込められた人、ペットの位置を特定するのに役立ちます。

  5. 適切なサーマルカメラの選択

  サーマルカメラの選択は、アプリケーションのニーズと予算によって異なります。考慮すべき重要な機能は次のとおりです。

  • 解像度: 解像度は、熱画像のピクセル数を示します。解像度が高いほど詳細度が高くなり、精度が求められる作業では重要になります。一般的な解像度は 80 x 60 ピクセルから 640 x 480 ピクセルの範囲です。
  • 感度 (NETD) : サーマルカメラの感度は、ノイズ等価温度差 (NETD) によって測定されます。NETD 値が低いほど感度が高く、カメラはより小さな温度差を検出できます。
  • 温度範囲: 用途によって必要な温度範囲は異なります。たとえば、産業用途では住宅検査カメラよりも高い温度範囲が必要になる場合があります。
  • 視野 (FOV) : FOV はカメラが撮影できる領域の大きさを決定します。広い FOV は広い領域をスキャンするのに便利ですが、狭い FOV は特定のオブジェクトに焦点を合わせるのに適しています。
  • フレーム レート: フレーム レートは、サーマル カメラが画像を更新する速度を決定します。高速で移動する物体を撮影するには、フレーム レートを高くすることが不可欠です。

    6. サーマルカメラを効果的に使用するためのヒント

    サーマルカメラから最高の結果を得るには練習が必要です。役立つヒントをいくつかご紹介します。

    • 反射面を避ける: 光沢のある表面や反射面があると、誤った熱測定値が生成され、精度に影響する可能性があります。可能な限り、これらの表面を避けるようにカメラを配置してください。
    • 放射率設定の調整: 材質によって熱の放射は異なります。正確な温度測定を行うには、観察する物体に合わせてカメラの放射率設定を調整します。
    • 環境条件を監視する: 周囲の温度、湿度、気流は熱画像に影響を及ぼす可能性があります。可能な場合は、一貫した条件で検査を実行してください。
    • コンテキストでの分析: サーマル カメラは温度差を検出しますが、問題を診断することはできません。総合的な理解を得るには、熱データを他の検査方法と併用します。

      7. サーマルカメラ技術の将来

      サーマル イメージング技術の進歩により、カメラはより小型化、低価格化、そしてよりアクセスしやすくなっています。携帯電話のサーマル モジュールなど、民生用電子機器の新しい用途により、サーマル イメージングの利点が一般のユーザーにまで広がることが期待されています。医療分野では、より高感度のサーマル センサーが、より非侵襲的な診断ツールへの道を開いています。

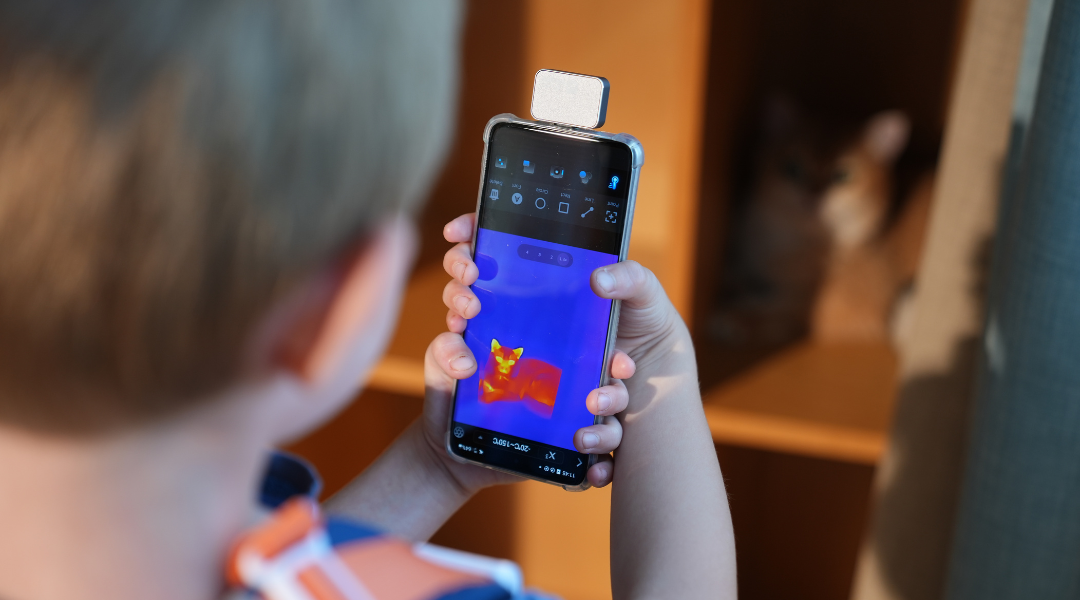

      サーマルカメラは、熱を視覚化するユニークな方法を提供するため、さまざまな業界で非常に役立っています。サーマルカメラの仕組み、種類、考慮すべき主な機能を理解することで、初心者でもこの技術を使用する際に情報に基づいた選択を行うことができます。初心者には、 スマートフォンのサーマルカメラが適しています。技術の進歩が続くにつれて、サーマルイメージングは​​新しい分野に拡大し、日常生活でますます貴重なツールになるでしょう。
