Ein vollständiger Leitfaden zur Wärmebildkamera-Technologie für Anfänger

Wärmebildkameras sind unverzichtbare Werkzeuge in verschiedenen Bereichen und bieten Einblicke, die über das hinausgehen, was das menschliche Auge sehen kann. Sie erfassen Infrarotstrahlung (IR), gemeinhin als Wärme bezeichnet, wodurch Benutzer Temperaturunterschiede visualisieren können.

Wenn Sie neu in der Wärmebildtechnik sind, hilft Ihnen dieser Leitfaden, die Grundlagen zu verstehen, einschließlich der Funktionsweise von Wärmebildkameras, gängiger Anwendungen und Tipps zur Auswahl der richtigen Kamera für Ihre Bedürfnisse.

Was ist Wärmebildgebung?

Wärmebildgebung, auch als Thermografie bekannt, ist der Prozess des Erfassens und Analysierens der von Objekten abgestrahlten Wärme. Jedes Objekt mit einer Temperatur über dem absoluten Nullpunkt (-273,15 °C oder -459,67 °F) emittiert Infrarotstrahlung, die für das menschliche Auge unsichtbar ist. Wärmebildkameras erfassen diese Strahlung und wandeln sie in ein Bild um, in dem verschiedene Farben Temperaturunterschiede darstellen. Wärmere Bereiche werden oft in Rot oder Weiß dargestellt, während kühlere Bereiche blau oder lila erscheinen.

Warum sollte man sich über Wärmebildkameras informieren?

Das Verständnis von Wärmebildkameras hilft Ihnen, Wärmemuster zu erkennen, die für das bloße Auge unsichtbar sind. Von der Erkennung von Lecks und elektrischen Fehlern über die Verbesserung der Energieeffizienz bis hin zur Verbesserung der Sichtbarkeit im Freien – die Wärmebildtechnologie hat ein breites Anwendungsspektrum im Alltag und in der professionellen Arbeit. Sie kann Ihnen auch helfen, die richtige Ausrüstung auszuwählen und effektiver einzusetzen.

Wärmebild vs. Nachtsicht vs. Punktthermometer

Menschen verwechseln oft Wärmebildkameras, Nachtsichtgeräte und Punktthermometer, aber ihre Anwendungen sind recht unterschiedlich.

Ein Wärmebildgerät erfasst die von einem Objekt abgegebene Wärmeenergie (Infrarotstrahlung) und wandelt sie in ein sichtbares Bild um. Es kann in völliger Dunkelheit ohne sichtbares Licht betrieben werden. Daher kann es zur Erkennung von Wärmeverlusten, Lecks, elektrischen Fehlern oder zur Lokalisierung von Personen und Tieren bei schlechten Sichtverhältnissen eingesetzt werden.

Ein Nachtsichtgerät hingegen verstärkt vorhandenes Licht (wie Mondlicht oder Infrarotbeleuchtung), um Ihnen das Sehen im Dunkeln zu ermöglichen. Es erfasst keine Wärme, sodass es keine Temperaturunterschiede oder Feuchtigkeit, die hinter Wänden verborgen ist, anzeigen kann.

Ein Punktthermometer verwendet Infrarot-Sensortechnologie, um die Temperatur eines einzelnen Punktes zu messen, erzeugt jedoch kein Bild. Es eignet sich zur schnellen Überprüfung der Oberflächentemperatur, kann aber keine Temperaturvariationen über große Flächen anzeigen oder versteckte Probleme lokalisieren.

Wie funktionieren Wärmebildkameras?

Wärmebildkameras bestehen aus Sensoren, die Infrarotstrahlung erfassen. Im Folgenden finden Sie einen Überblick über die Funktionsweise von Wärmebildgeräten:

• Objektiv– Das Objektiv einer Wärmebildkamera fokussiert die Infrarotstrahlung auf einen Sensor.
• Sensor– Der Sensor, typischerweise ein Mikrobolometer, erfasst die Strahlung und wandelt sie in ein elektrisches Signal um.
• Bildverarbeitung– Die Kamera verarbeitet dieses Signal, um ein farbcodiertes Bild zu erstellen, das die Temperaturverteilung zeigt.
• Anzeige– Das Bild wird in Echtzeit angezeigt, sodass Benutzer Temperaturunterschiede sofort sehen können.

Im Gegensatz zu herkömmlichen Kameras, die auf sichtbares Licht angewiesen sind, funktionieren Wärmebildkameras in völliger Dunkelheit, wodurch sie für Nachtsichtanwendungen äußerst nützlich sind.

Arten von Wärmebildkameras

Wärmebildkameras werden grob in zwei Typen eingeteilt, basierend auf ihrer Sensortechnologie:

1. Ungekühlte Wärmebildgeräte: Ungekühlte Wärmebildgeräte arbeiten bei Umgebungstemperatur ohne die Notwendigkeit eines speziellen Kühlsystems. Sie sind kompakt, erschwinglich und weit verbreitet in Bauinspektionen, Elektrotechnik, HVAC-Systemen und der allgemeinen Diagnostik.
2. Gekühlte Wärmebildgeräte: Gekühlte Wärmebildgeräte nutzen fortschrittliche Kühlsysteme, um Empfindlichkeit und Erfassungsbereich zu verbessern. Aufgrund ihrer hohen Leistung und niedrigen Kosten werden sie häufig in Militär, Luft- und Raumfahrt sowie in der wissenschaftlichen Forschung eingesetzt.
3. Handheld-Wärmebildgeräte: Handheld-Wärmebildkameras sind eigenständige Geräte mit integrierten Bildschirmen. Sie werden von Inspektoren und Technikern für die Vor-Ort-Diagnose und Feldarbeit verwendet.

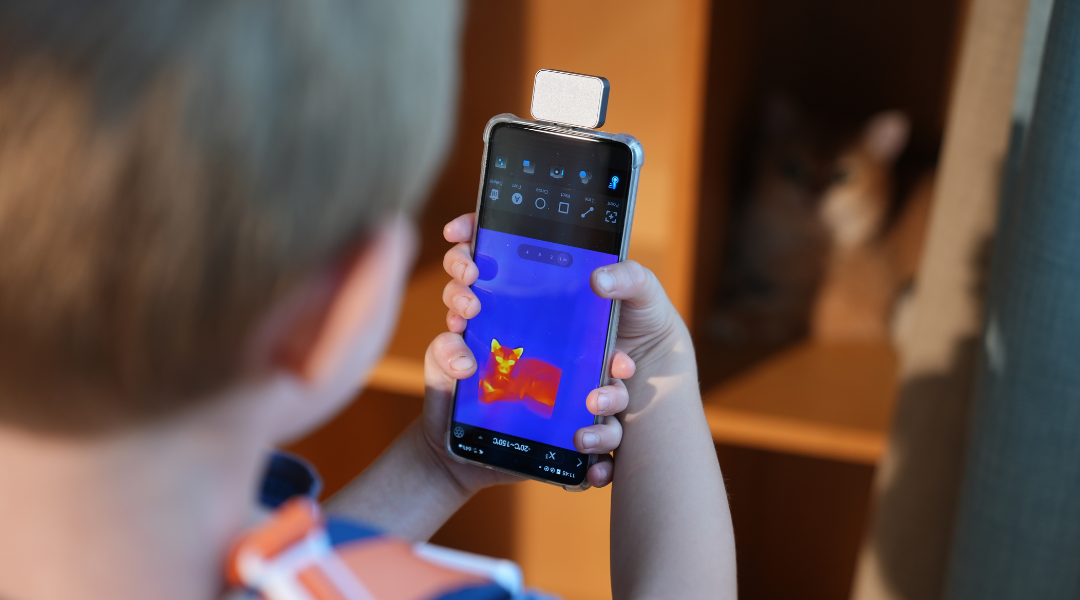

4. Smartphone-kompatible Wärmebildgeräte: Smartphone-Wärmebildgeräte verbinden sich über USB-C oder Wi-Fi mit Smartphones und verwandeln Ihr Telefon in ein Wärmebildwerkzeug. Sie sind sowohl in Android- als auch in iPhone-Wärmebildkamera-Modellen erhältlich und sehr leicht und tragbar, was eine schnelle Erkennung und einfache Aufzeichnung ermöglicht.
5. Feste oder wandmontierte Wärmebildgeräte: Feste Wärmebildgeräte sind für die kontinuierliche Überwachung fest installiert. Sie werden häufig in Industrieanlagen und Sicherheitssystemen eingesetzt, um Überhitzung oder ungewöhnliche Aktivitäten zu erkennen.

Schlüsselanwendungen von Wärmebildkameras

Wärmebildkameras sind vielseitige Werkzeuge, die in vielen Bereichen eingesetzt werden, darunter:

• Gebäudeinspektionen: Im Bauwesen erkennen Wärmebildkameras Wärmeverluste, Feuchtigkeitsprobleme und Isolationsprobleme in Gebäuden und fördern so Energieeffizienz und Sicherheit.
• Elektrische Wartung: Die Wärmebildgebung identifiziert überhitzte Schaltkreise oder Geräte, die zu Ausfällen führen könnten, und ermöglicht so eine proaktive Wartung.
• Gesundheitswesen: Wärmebildkameras helfen bei der Diagnose von Entzündungen, Durchblutungsstörungen und der Erkennung von Fieber, insbesondere in überfüllten Umgebungen.
• Automobil und Transport: Die Infrarotbildgebung hilft bei der Erkennung von Objekten auf der Straße bei schlechten Sichtverhältnissen und erhöht die Fahrzeugsicherheit.
• Umwelt- und Wildtierstudien: Forscher nutzen Wärmebildkameras, um Wildtiere nachts zu überwachen oder Tiere in dichter Vegetation zu lokalisieren.
• Brandbekämpfung: Die Wärmebildgebung unterstützt Feuerwehrleute bei der Lokalisierung von Hotspots, eingeschlossenen Personen oder Haustieren bei Rettungsaktionen.

Wie wählt man die richtige Wärmebildkamera aus?

Die Auswahl einer Wärmebildkamera hängt von Ihren Anwendungsbedürfnissen und Ihrem Budget ab. Hier sind wesentliche Merkmale, die Sie berücksichtigen sollten:

• Auflösung: Die Auflösung gibt die Anzahl der Pixel im Wärmebild an. Eine höhere Auflösung bietet mehr Details, was für Aufgaben, die Präzision erfordern, wichtig ist. Typische Auflösungen reichen von 80x60 bis 640x480 Pixel.
• Empfindlichkeit (NETD): Die Empfindlichkeit einer Wärmebildkamera wird durch die rauschaequivalente Temperaturdifferenz (NETD) gemessen. Ein niedrigerer NETD-Wert weist auf eine höhere Empfindlichkeit hin, wodurch die Kamera kleinere Temperaturunterschiede erkennen kann.
• Temperaturbereich: Verschiedene Anwendungen erfordern unterschiedliche Temperaturbereiche. Zum Beispiel benötigen industrielle Anwendungen möglicherweise einen höheren Temperaturbereich als Kameras für Hausinspektionen.
• Sichtfeld (FOV): Das FOV bestimmt, wie viel Fläche eine Kamera erfassen kann. Ein weites FOV ist nützlich, um große Flächen zu scannen, während ein engeres FOV besser geeignet ist, um sich auf bestimmte Objekte zu konzentrieren.
• Bildrate: Die Bildrate bestimmt, wie schnell die Wärmebildkamera Bilder aktualisiert. Eine höhere Bildrate ist unerlässlich, um sich schnell bewegende Objekte aufzunehmen.

Tipps zur effektiven Nutzung einer Wärmebildkamera

Die besten Ergebnisse mit einer Wärmebildkamera erfordert Übung. Hier sind einige Tipps, die Ihnen helfen:

• Reflektierende Oberflächen vermeiden: Glänzende oder reflektierende Oberflächen können die Genauigkeit beeinträchtigen, indem sie falsche Wärmewerte erzeugen. Positionieren Sie die Kamera so, dass diese Oberflächen möglichst vermieden werden.
• Emissionsgradeinstellungen anpassen: Verschiedene Materialien geben Wärme unterschiedlich ab. Passen Sie die Emissionsgradeinstellung der Kamera an das zu beobachtende Objekt an, um genaue Temperaturwerte zu erhalten.
• Umgebungsbedingungen überwachen: Umgebungstemperatur, Luftfeuchtigkeit und Luftstrom können die Wärmebildgebung beeinflussen. Führen Sie Inspektionen möglichst unter gleichbleibenden Bedingungen durch.
• Im Kontext analysieren: Wärmebildkameras erkennen Temperaturunterschiede, diagnostizieren aber keine Probleme. Verwenden Sie Wärmedaten zusammen mit anderen Inspektionsmethoden für ein umfassendes Verständnis.

Was kommt als Nächstes: Die Zukunft der Wärmebildkameratechnologie

Fortschritte in der Wärmebildtechnologie machen Kameras kleiner, erschwinglicher und zugänglicher. Neue Anwendungen in der Unterhaltungselektronik, wie z. B. Wärmemodule für Mobiltelefone, versprechen, die Vorteile der Wärmebildgebung für alltägliche Benutzer zu erweitern. Im medizinischen Bereich ebnen hochempfindliche Wärmesensoren den Weg für nicht-invasive Diagnosewerkzeuge.

Wärmebildkameras bieten eine einzigartige Möglichkeit, Wärme zu visualisieren, was sie in verschiedenen Branchen unschätzbar wertvoll macht. Durch das Verständnis der Funktionsweise von Wärmebildkameras, ihrer Typen und der zu berücksichtigenden Hauptmerkmale können Anfänger fundierte Entscheidungen treffen, wenn sie diese Technologie verwenden. Eine Smartphone-Wärmebildkamera kann eine gute Wahl für Anfänger sein. Da die Fortschritte weitergehen, wird sich die Wärmebildgebung wahrscheinlich in neue Bereiche ausdehnen und zu einem immer wertvolleren Werkzeug im Alltag werden.

FAQs

1. Können Wärmebildkameras durch Wände sehen?

Nein. Wärmebildkameras können nicht durch feste Wände sehen. Sie erkennen Wärmemuster auf Oberflächen. Temperaturunterschiede, die durch Isolationslücken, Feuchtigkeit oder elektrische Probleme hinter einer Wand verursacht werden, können jedoch manchmal an der Oberfläche sichtbar werden, wodurch versteckte Probleme leichter zu identifizieren sind.

2. Funktionieren Wärmebildkameras bei Tageslicht?

Ja. Im Gegensatz zu Nachtsichtgeräten sind Wärmebildkameras nicht auf sichtbares Licht angewiesen. Sie erfassen Infrarotstrahlung (Wärme), sodass sie sowohl in völliger Dunkelheit als auch bei hellem Tageslicht gleichermaßen gut funktionieren.

3. Können Wärmebildkameras Wasserlecks erkennen?

Wärmebildkameras können Wasser nicht direkt erkennen, aber sie können Temperaturunterschiede aufzeigen, die durch Feuchtigkeit hinter Wänden oder unter Böden verursacht werden. Für optimale Ergebnisse wird die Wärmebildgebung oft mit einem Feuchtigkeitsmesser kombiniert, um die Ergebnisse zu bestätigen.

4. Worauf sollten Anfänger beim Kauf einer Wärmebildkamera achten?

Anfänger sollten sich auf die thermische Auflösung, Empfindlichkeit (oft als NETD angegeben), Temperaturbereich und Benutzerfreundlichkeit konzentrieren. Eine benutzerfreundliche Oberfläche und eine klare Bildverarbeitung sind für Erstbenutzer oft wichtiger als erweiterte professionelle Funktionen.
