Eine Kurzanleitung zur Thermografiemethode der elektrischen Inspektion

Im Bereich elektrischer Systeme sind Sicherheit und Effizienz von größter Bedeutung. Eine der wirksamsten Methoden, diese zu gewährleisten, ist die Thermografie, eine zerstörungsfreie Prüftechnik, die die Art und Weise, wie wir elektrische Geräte prüfen und warten, revolutioniert hat. Dieser Leitfaden führt Sie durch die Grundlagen der Thermografie bei elektrischen Prüfungen und hebt ihre Vorteile, Anwendungen und die Schritte zur Durchführung einer erfolgreichen thermografischen Prüfung hervor.

Wie funktioniert die Thermografie?

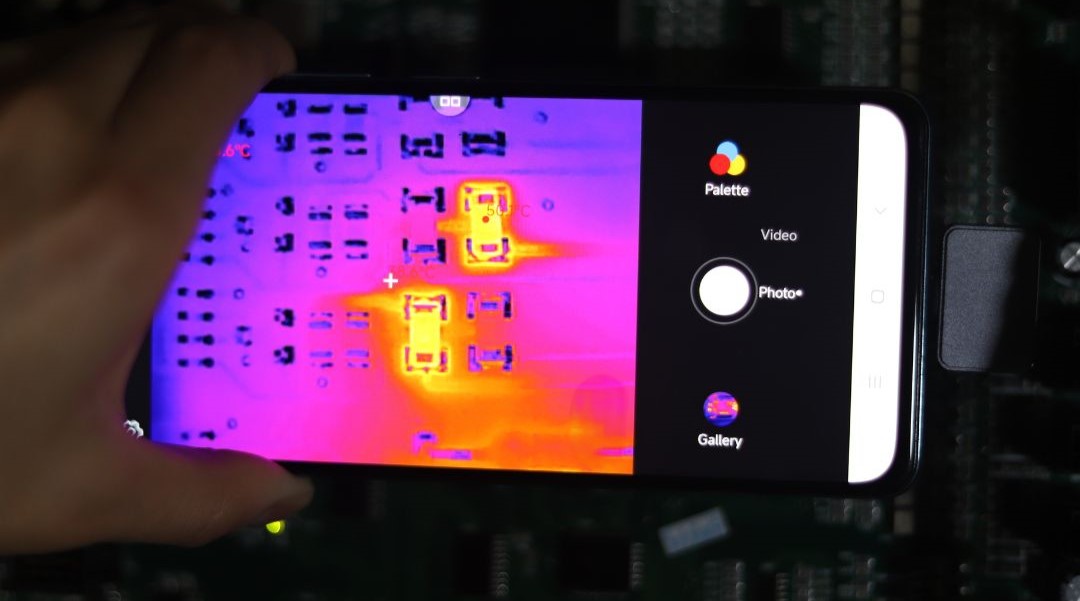

Die Thermografie basiert auf dem Prinzip, dass alle Objekte proportional zu ihrer Temperatur Infrarotstrahlung abgeben. Mithilfe einer Infrarotkamera können Techniker Wärmebilder aufnehmen, die Temperaturschwankungen auf der Oberfläche elektrischer Geräte aufzeigen. Diese Bilder helfen dabei, Hot Spots und andere Anomalien zu identifizieren, die auf potenzielle Probleme hinweisen können.

Vorteile der Thermografie bei elektrischen Inspektionen

Der Einsatz der Thermografie bietet mehrere Vorteile:

• Frühzeitige Fehlererkennung: Mithilfe der Thermografie können Probleme erkannt werden, bevor sie mit bloßem Auge sichtbar werden, und so eine proaktive Wartung ermöglicht wird.
• Kosteneffizienz: Durch die frühzeitige Erkennung von Problemen trägt die Thermografie dazu bei, Reparaturkosten und Ausfallzeiten zu reduzieren.
• Sicherheitsverbesserungen: Es ermöglicht die Durchführung von Inspektionen, ohne dass die Geräte abgeschaltet werden müssen, was die Sicherheit erhöht.

Anwendungen der Thermografie bei elektrischen Inspektionen

Die Thermografie wird häufig in folgenden Bereichen eingesetzt:

• Vorbeugende Wartung: Durch regelmäßige thermografische Inspektionen können Geräteausfälle vorhergesagt und Wartungsarbeiten entsprechend geplant werden.
• Fehlerbehebung bei elektrischen Systemen: Es identifiziert schnell die Fehlerquelle und reduziert so Ausfallzeiten.
• Zustandsüberwachung: Bietet eine Momentaufnahme des aktuellen Zustands elektrischer Systeme zur kontinuierlichen Überwachung.

  Schritte einer thermografischen Inspektion

  Eine erfolgreiche thermografische Inspektion umfasst die folgenden Schritte:

  • Vorbereitung: Sicherheit steht an erster Stelle. Stellen Sie sicher, dass der Bereich sicher ist und die Ausrüstung richtig aufgebaut ist.
  • Durchführen der Inspektion: Verwenden Sie Scantechniken, um systematisch Wärmebilder aufzunehmen.
  • Analyse: Interpretieren Sie die Wärmebilder, um Hotspots und andere Temperaturanomalien zu identifizieren.

  Interpretieren thermografischer Daten

  Um thermografische Daten zu verstehen, müssen Sie:

  • Temperaturunterschiede: Erkennen der Bedeutung von Temperaturschwankungen innerhalb des Geräts.
  • Erkannte häufige Probleme: Vertrautheit mit typischen Problemen wie überlasteten Schaltkreisen oder fehlerhafter Isolierung.
  • Fallstudien und Beispiele: Lernen aus realen Anwendungen, um Interpretationsfähigkeiten zu verbessern.

    Herausforderungen und Grenzen der Thermografie

    Die Thermografie ist zwar leistungsstark, bringt aber auch Herausforderungen mit sich:

    • Umweltfaktoren: Umgebungstemperatur und Emissionsgrad können die Messwerte beeinflussen.
    • Fähigkeiten und Erfahrung des Bedieners: Die Genauigkeit der Inspektion hängt von der Sachkenntnis des Technikers ab.
    • Geräteeinschränkungen: Die Qualität der Infrarotkamera und ihre Auflösung spielen eine entscheidende Rolle.

    Best Practices für effektive thermografische Inspektionen

    So holen Sie das Beste aus der Thermografie heraus:

    • Schulung und Zertifizierung: Stellen Sie sicher, dass die Techniker gut geschult und zertifiziert sind.
    • Regelmäßige Kalibrierung der Geräte: Halten Sie die Infrarotkameras kalibriert, um genaue Messwerte zu erhalten.
    • Ordnungsgemäße Dokumentation und Berichterstattung: Führen Sie klare Aufzeichnungen über Inspektionen und Ergebnisse.

      Zukünftige Trends in der Thermografie für elektrische Inspektionen

      Die Zukunft der Thermografie bei elektrischen Inspektionen sieht vielversprechend aus:

      • Technologischer Fortschritt: Kameras mit höherer Auflösung und verbesserte Software zur Analyse.
      • Integration mit anderen Methoden: Kombination der Thermografie mit Ultraschallprüfung oder Schwingungsanalyse.
      • Prädiktive Wartung mittels KI und maschinellem Lernen: Nutzung von Daten aus der Thermografie, um Geräteausfälle vorherzusagen, bevor sie auftreten.

      Die Thermografie hat sich bei elektrischen Inspektionen als unverzichtbares Hilfsmittel erwiesen und bietet eine sichere, effiziente und kostengünstige Möglichkeit, Fehler zu erkennen und zu vermeiden. Durch das Verständnis und die Anwendung der in diesem Handbuch beschriebenen Prinzipien können Techniker die Thermografie nutzen, um die Zuverlässigkeit und Sicherheit elektrischer Systeme zu verbessern.
