Wärmebildgebung für schnelle und einfache Leiterplattenreparaturen: Ein Leitfaden für Anfänger

Leiterplatten (PCBs) sind ein wesentlicher Bestandteil elektronischer Geräte, doch ihre Komplexität kann die Diagnose und Reparatur von Fehlern zu einer Herausforderung machen. Für Anfänger vereinfacht der Einsatz von Wärmebildkameras den Prozess. Diese Geräte erkennen Wärmemuster und helfen Ihnen, Problembereiche auf einer Leiterplatte schnell und effizient zu identifizieren. In diesem Leitfaden erläutern wir, wie Wärmebildgebung funktioniert und warum sie ein unverzichtbares Werkzeug für die Leiterplattenreparatur ist.

Was ist Wärmebildgebung?

Wärmebildkameras erfassen Infrarotstrahlung, die von allen Objekten als Wärme abgegeben wird. Sie wandeln diese Daten in eine visuelle Wärmekarte um, die Temperaturschwankungen sichtbar macht. Bei Leiterplattenreparaturen hilft Ihnen die Wärmebildgebung, überhitzte Komponenten, Lötprobleme und Kurzschlüsse zu lokalisieren, ohne die Platine auseinandernehmen zu müssen.

Vorteile der Wärmebildgebung bei Leiterplattenreparaturen

1. Zerstörungsfreie Prüfung
   Für die Wärmebildgebung ist kein physischer Kontakt mit der Leiterplatte erforderlich. Dadurch wird sichergestellt, dass empfindliche Komponenten während des Testvorgangs nicht beschädigt werden.
2. Zeiteffizienz
   Durch die Bereitstellung von Temperaturmessungen in Echtzeit ermöglichen Wärmebildkameras Technikern, Probleme schneller zu lokalisieren als mit herkömmlichen Diagnosewerkzeugen.
3. Genaue Diagnose
   Wärmeanomalien weisen oft auf zugrunde liegende elektrische Probleme hin. Die Wärmebildgebung hebt diese Anomalien deutlich hervor und ermöglicht präzise Reparaturen.
4. Kostengünstige Wartung
   Durch frühzeitiges Erkennen und Beheben von PCB-Problemen können größere Ausfälle verhindert und so Zeit und Geld gespart werden.

So verwenden Sie Wärmebildgebung für Leiterplattenreparaturen

1. Wählen Sie die richtige Kamera

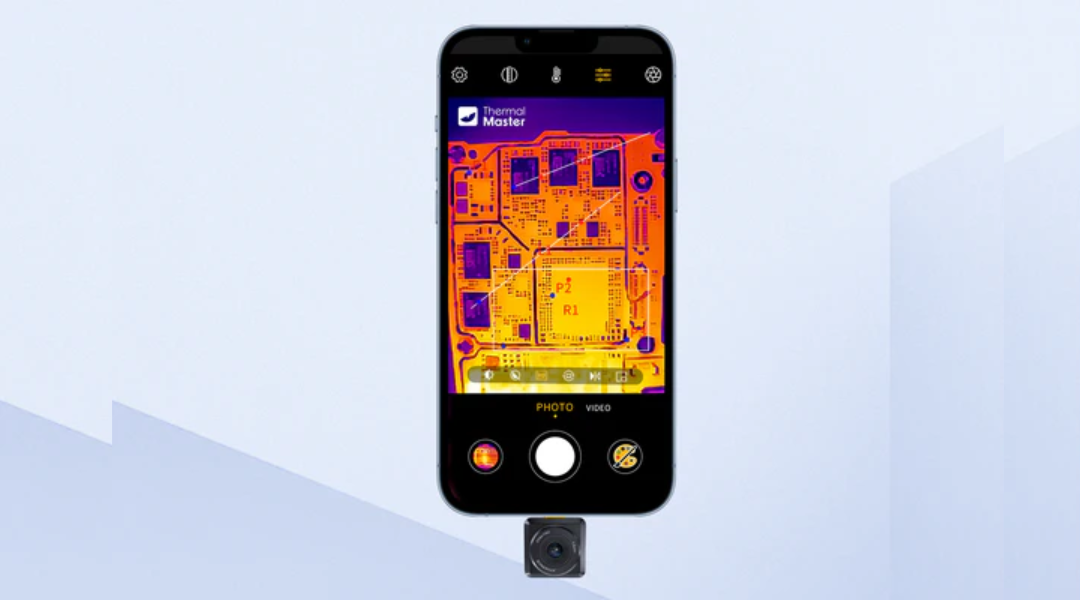

Wählen Sie zunächst eine Wärmebildkamera für die Leiterplattendiagnose. Kompakte Geräte wie die  Thermal Master P2 und  Thermal Master P2 Pro sind ideal für Anfänger. Diese Kameras sind tragbar und bieten eine hervorragende Auflösung zum Erkennen kleinster Temperaturunterschiede.

2. Leiterplatte vorbereiten

Stellen Sie sicher, dass die Leiterplatte mit Strom versorgt wird und im normalen Betriebszustand läuft. Überprüfen Sie aus Sicherheitsgründen, ob die Spannungswerte innerhalb der zulässigen Grenzen liegen.

3. Scannen Sie die Leiterplatte

Scannen Sie die Leiterplatte systematisch mit der Wärmebildkamera. Konzentrieren Sie sich auf Bereiche, in denen sich Hitze staut, da dies auf Probleme wie übermäßigen Stromfluss oder schlechte Lötstellen hinweisen kann.

4. Analysieren Sie die Heatmap

Interpretieren Sie die Wärmebilder, um überhitzte Komponenten zu identifizieren. Achten Sie auf unregelmäßige Wärmemuster, die auf defekte Teile oder Konstruktionsfehler hinweisen können.

5. Überprüfen Sie die Diagnose

Sobald ein Hotspot identifiziert wurde, führen Sie eine Gegenprüfung mit anderen Diagnosetools wie Multimetern durch, um das Problem zu bestätigen.

6. Reparaturen durchführen

Nachdem Sie den Fehler bestätigt haben, führen Sie die erforderlichen Reparaturen durch, beispielsweise den Austausch von Komponenten oder das Neulöten von Verbindungen.

7. Erneuter Test

Nach der Reparatur scannen Sie die Leiterplatte erneut, um sicherzustellen, dass das Problem behoben ist. Die  Thermal Master T2S Pro ist besonders effektiv für die präzise Überprüfung nach der Reparatur.

Häufige PCB-Fehler, die mit Wärmebildgebung erkannt werden

• Kurzschlüsse : Überhitzte Leiterbahnen oder Bauteile weisen oft auf einen Kurzschluss hin.
• Fehlerhafte Komponenten : Defekte Chips oder Widerstände können übermäßige Hitze erzeugen.
• Schlechte Lötstellen : Kalte oder rissige Lötstellen weisen auf eine ungleichmäßige Wärmeverteilung hin.
• Überlastete Schaltkreise : Überlastete Komponenten können dauerhafte Hotspots erzeugen.

Tipps für eine effektive Wärmebildgebung

• Kameraeinstellungen optimieren : Passen Sie Auflösung und Empfindlichkeit an, um detaillierte Heatmaps aufzunehmen.
• Gleichbleibenden Abstand einhalten : Halten Sie die Kamera in einem festen Abstand, um einheitliche Messwerte zu gewährleisten.
• Verwenden Sie Software zur Analyse : Koppeln Sie Ihre Wärmebildkamera mit kompatibler Software für detaillierte Analysen und Berichte.

Warum Anfänger die Wärmebildgebung in Betracht ziehen sollten

Die Wärmebildgebung ist dank ihrer intuitiven Bedienung und der sofortigen Ergebnisse anfängerfreundlich. Mit Geräten wie dem Thermal Master P2 Pro können selbst Einsteiger in die Leiterplattenreparatur professionelle Ergebnisse erzielen. Seine Mobilität und die hochauflösende Bildgebung machen ihn zu einem unverzichtbaren Werkzeug für Hobby- und Profi-Anwender.

Wärmebildkameras revolutionieren die Leiterplattendiagnose und -reparatur. Ihre Fähigkeit, Wärmemuster schnell und präzise zu erkennen, macht sie zu einem unverzichtbaren Werkzeug zur Fehlersuche. Für Einsteiger sind Geräte wie die  Thermal Master P2 und  Thermal Master T2S Pro vereinfacht den Reparaturprozess und gewährleistet eine effiziente und effektive Wartung.
