In der komplexen Welt der Elektronik sind Leiterplatten (PCBs) die heimlichen Helden und bilden das Rückgrat unzähliger Geräte. Diese kleinen Wunderwerke sind jedoch nicht immun gegen die Gefahren von Hitze. Überhitzung kann zu unzähligen Problemen führen, von Leistungseinbußen bis hin zum vollständigen Systemausfall. Glücklicherweise ist es mit der Einführung der Wärmebildtechnologie sehr einfach geworden, diese hitzebedingten Probleme zu lokalisieren. In diesem Artikel untersuchen wir die Vorteile und praktischen Anwendungen der Verwendung einer Wärmebildkamera zur PCB-Diagnose .
Wärmeprobleme bei Leiterplatten verstehen
Leiterplatten mit ihren dichten Netzwerken aus Leiterbahnen und Komponenten sind anfällig für thermischen Stress. Häufige Ursachen für Überhitzung sind schlechtes thermisches Design, unzureichende Kühllösungen und Komponentenfehler. Die Auswirkungen von Hitze auf die Leistung von Leiterplatten sind erheblich, da sie zu verringerter Zuverlässigkeit, beschleunigter Alterung und sogar katastrophalen Ausfällen führen kann.
Die Rolle von Wärmebildkameras
Wärmebildkameras sind berührungslose Geräte, die die von Objekten abgegebene Infrarotstrahlung erfassen. Sie sind zu unverzichtbaren Werkzeugen für die PCB-Diagnose geworden. Diese Kameras können Temperaturunterschiede auf der Oberfläche einer PCB visualisieren, wodurch sich Hotspots und potenzielle Fehlerstellen leichter identifizieren lassen. Achten Sie bei der Auswahl einer Wärmebildkamera für die PCB-Analyse auf Funktionen wie hohe Auflösung, genaue Temperaturmessung und benutzerfreundliche Analysesoftware.
Vorteile der Verwendung einer Wärmebildkamera für Leiterplatten
Der Einsatz einer Wärmebildkamera bietet mehrere Vorteile:
- Durch die Echtzeit-Temperaturkartierung können Hotspots sofort identifiziert werden.
- Es handelt sich um ein zerstörungsfreies Prüfverfahren , das gewährleistet, dass die Integrität der Leiterplatte erhalten bleibt.
-
Es verbessert die Sicherheit und Effizienz bei Wartungs- und Reparaturprozessen von Leiterplatten.
Schritte zur Verwendung einer Wärmekamera auf Leiterplatten
Um eine Wärmekamera effektiv auf Leiterplatten einzusetzen, befolgen Sie diese Schritte:
- Vorbereitung : Stellen Sie sicher, dass die Leiterplatte sauber und frei von Hindernissen ist, die die Messwerte der Kamera beeinträchtigen könnten.
- Kalibrierung : Richten Sie die Wärmebildkamera entsprechend den Richtlinien des Herstellers ein, um genaue Temperaturmessungen zu gewährleisten.
- Scannen : Scannen Sie die Leiterplatte systematisch, um ein umfassendes Wärmebild zu erfassen.
- Analyse : Interpretieren Sie die Wärmebilder, um Problembereiche zu identifizieren.
Fehlerbehebung bei häufig auftretenden PCB-Hitzeproblemen
Beim Einsatz einer Wärmebildkamera können häufige hitzebedingte Probleme auftreten, beispielsweise:
- Überhitzung der Komponente : Ersetzen Sie die Komponente oder positionieren Sie sie neu, um das Wärmemanagement zu verbessern.
- Schlechte Wärmeleitfähigkeit : Verwenden Sie Wärmeleitpads oder -pasten, um die Wärmeübertragung zu verbessern.
-
Unzureichende Kühlung : Rüsten Sie Kühllösungen wie Kühlkörper oder Lüfter auf, um die Wärme effektiver zu leiten.
Die Zukunft der Wärmebildgebung in der Leiterplattendiagnostik
Die Zukunft der Wärmebildgebung in der PCB-Diagnose sieht rosig aus. Technologische Fortschritte führen zu präziseren Kameras mit höherer Auflösung, die selbst kleinste Temperaturschwankungen erkennen können. Dadurch können PCB-bezogene Probleme noch besser diagnostiziert und verhindert werden, bevor sie eskalieren.

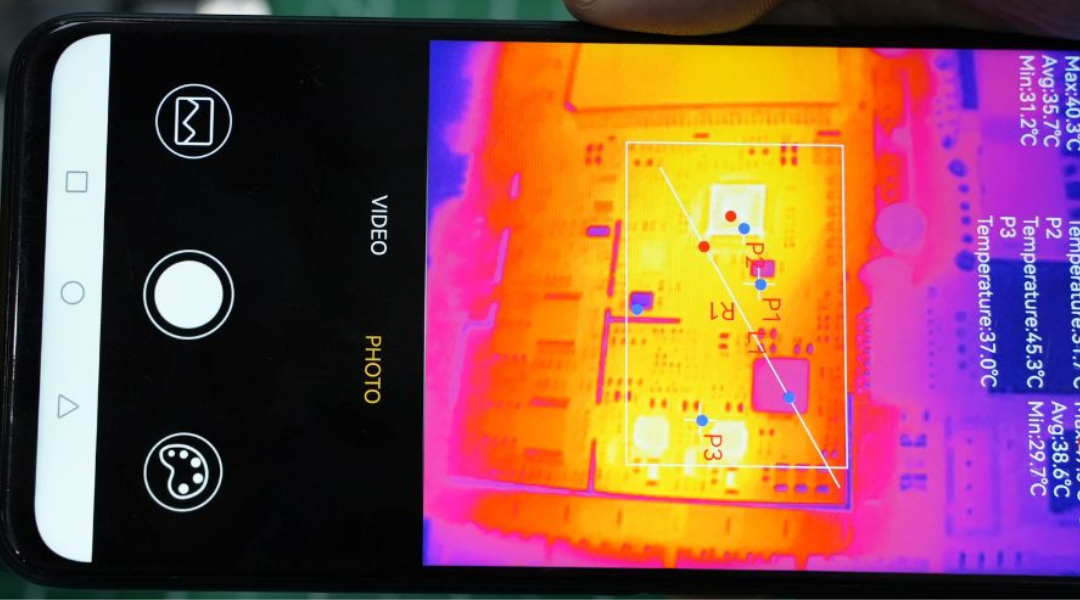

Der Einsatz von Wärmebildkameras zur PCB-Diagnose ist in der Elektronikindustrie ein Wendepunkt. Da sich mithilfe der Wärmebildgebung ganz einfach erkennen lässt, wo genau sich Ihre PCB erhitzt, verbessert sie nicht nur die Zuverlässigkeit elektronischer Geräte, sondern vereinfacht auch Wartungs- und Reparaturprozesse. Da sich die Technologie weiterentwickelt, können wir bei Wärmebildlösungen noch mehr Präzision und Effizienz erwarten.
